VSI沖擊式制砂機
技術規格：
VSI系列高效立軸沖擊式破碎機(新型制砂機)是我公司引進新技術的基礎上，結合國內制砂生產方面的實際情況，經歷數次技術改進之后研制出的具有較高水平的高效制砂設備。該設備比較適宜為高層建筑、高速公路(鐵路)建設、市政工程、大型水利設施、混凝土攪拌站等諸多領域提供優質砂石骨料。
應用范圍：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
應用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖等
- 全國24小時銷售熱線:13783592404
- 突出優勢
1、產品粒形優異—產品呈立方體，粒形好、級配合理、細度模數可調；
2、稀油潤滑、自動保養—稀油傳動具有傳輸效率高，冷卻效果好等油脂傳動所不可比擬的優點，在相同產能情況下，可降低耗電量10~40%。雙油泵互補保證供油，無油流、無油壓時自動停機；油液冷卻及加熱裝置確保軸承潤滑始終處于較佳狀態。從而徹底解決軸承發熱等問題，使主軸軸承保持恒溫，延長維護周期和使用壽命。
工作原理
VSI制砂機運用成熟的選擇性破碎和解理破碎原理，直接對物料施加足夠動能，并通過沖擊將動能轉換成克服物料所需的破碎能而破碎。物料基本沿其自然的紋理面、解理面斷裂，粒形好、自身消耗低。該機能夠實現“石打石”和“石打鐵”兩種工作原理的轉換。
物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層(石打石)或反擊塊(石打鐵)上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
中心進料伴隨環形瀑落進料：物料落入進料斗，在經環形孔落下，被分料板分成兩股料，一股經分料盤進入高速旋轉的甩輪，另一股從分料盤四周落下。進入甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，首先同由分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內收到兩次至多次幾率撞擊、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。
每種物料的制砂原理不一樣,設備的選型也會有很大的差別。市場上制砂設備的種類有很多.建議客戶和我們工程師直接取得聯系,說清楚破碎的物料和產量,出料的大小,以及物料的硬度.這樣我們會為您配置出經濟詳細的制砂生產線生產方案。電話：0371-64841888

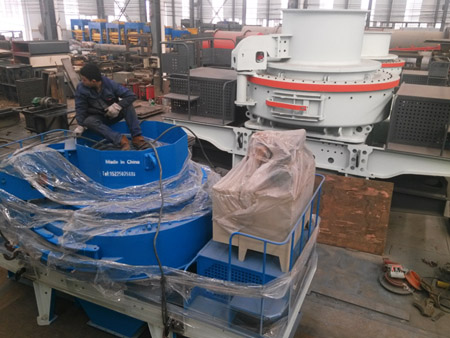

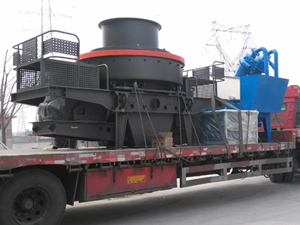

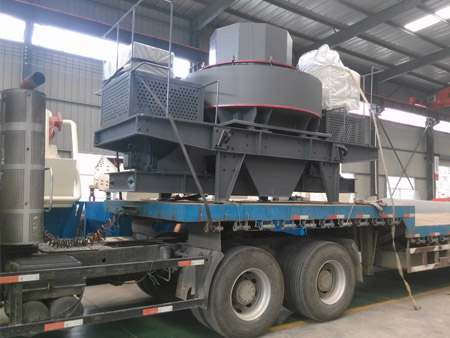

最新發貨
工程案例
-

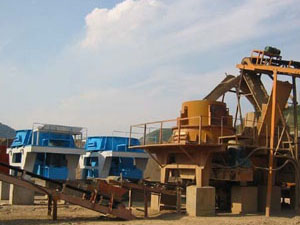

甘肅平涼VSI沖擊式制砂機現場
甘肅平涼每小時生產50方制砂生產線.全部設備由料倉、振動給料機、鄂式破碎機、VSI沖擊式制砂機、圓振動篩、膠帶輸送機等設備組成，加工的成品符合高鐵或高速路用砂要求，設備易損件少，成立粒度均勻，粒型好，粉狀少屬于高品質砂石料必備設備。
加工物料：5-10公分
出料粒度：5mm以下
產 量：50方每小時 -

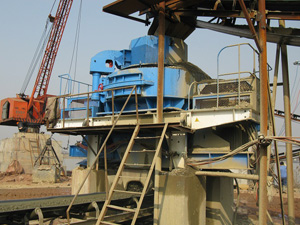

湖北襄陽三臺VSI沖擊式制砂機
湖北襄陽時產150方制砂生產線.客戶原來在我公司購買了一臺設備，使用后效果非常好，達到了客戶的預期.又追加了兩臺設備，目前現場使用的是三臺VSI8518型制砂機設備，每小時可以加工5mm以下成品砂150方，沖擊式制砂機是您投資砂場的必選設備。
加工物料：15-30公分
出料粒度：5mm以下
產 量：150方每小時
技術參數
|
型號 |
VSI-7611 |
VSI-8518 |
VSI-9526 |
VSI-1140 |
|
|
處理量 |
瀑落與中心進料 |
120-180 |
200-260 |
300-380 |
450-520 |
|
全中心進料 |
60-90 |
100-130 |
150-190 |
225-260 |
|
|
ZZ大入料尺寸 |
軟料 |
35 |
40 |
45 |
50 |
|
硬料 |
30 |
35 |
40 |
45 |
|
|
轉速（r/min） |
1700-1890 |
1520-1690 |
1360-1510 |
1180-1310 |
|
|
雙電機功率（kw） |
110 |
180 |
264 |
400 |
|
|
外形尺寸（長×寬×高）（mm） |
3700×2150×2100 |
4140×2280×2425 |
4560×2447×2778 |
5000×2700×3300 |
|
|
總重量（t） |
11.8 |
14.5 |
17.8 |
25.6 |
|
|
電源 |
380V 50HZ |
||||
|
震動傳感器 |
檢測范圍0.1-20mm/s 連續可調 |
||||
|
潤滑站 |
雙油泵電機功率 |
2×0.31Kw |
|||
|
安全保護 |
雙油泵互補保證供油：無油流、無油壓自動停機：水冷降溫：冬季電機加熱啟動。 |
||||
|
外形尺寸 |
820×520×1270 |
||||
|
油箱加熱器功率 |
2KW |
||||
立式重型制砂機

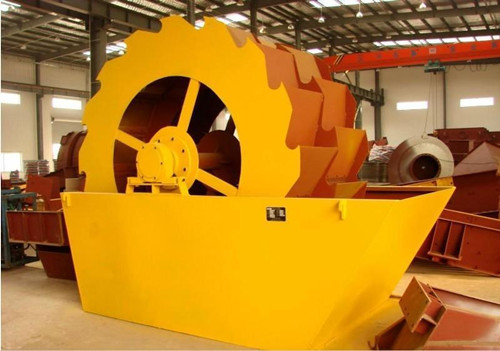

洗砂機
